在水泥生產工藝中，齒輪箱作為動力傳動的核心樞紐，長期處于高扭矩、交變載荷與粉塵侵蝕的復合工況中。據統計，水泥行業齒輪箱故障中，70%以上源于金屬磨損顆粒引發的漸進性失效。

某年產千萬噸級水泥企業曾因齒輪箱突發性斷齒故障，導致整條粉磨線停機72小時，直接經濟損失逾300萬元，凸顯了行業對在線、高分辨、抗擾型磨粒監測系統的迫切需求。

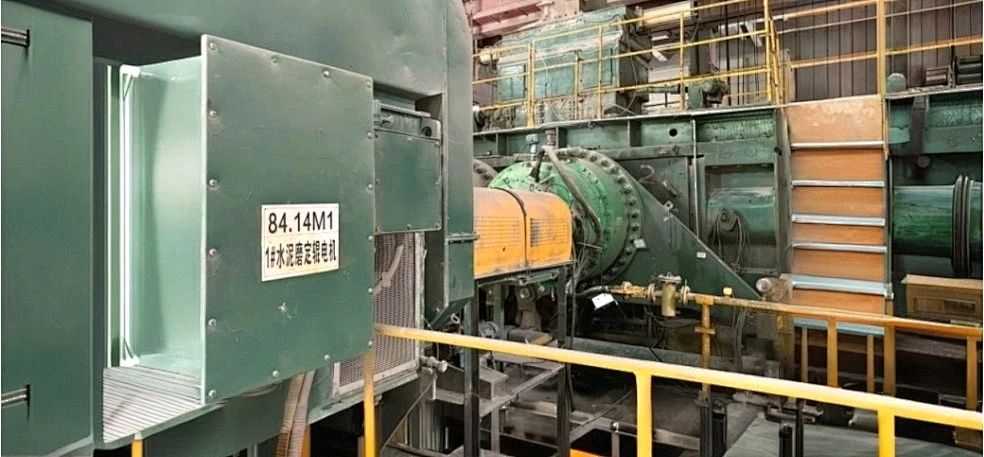

▲福建某水泥廠-水泥磨定輥齒輪箱

福建一家水泥廠近期引入智火柴的金屬磨粒傳感器，為水泥磨定輥齒輪箱的穩定運行加上 “智能鎖”。這一舉措不僅是企業設備管理的重要升級，也為水泥行業設備維護提供了新思路。今天，咱們就來聊聊這個項目背后的故事。

設備工況與現場部署

■  傳感器安裝與固定：將金屬磨粒傳感器按照箭頭方向安裝在取油口和回油口的接口上，使用 M5*4 的安裝螺絲進行固定，確保傳感器安裝穩固，不會因設備的振動而松動。

■  電氣連接：傳感器的供電電壓為 24V，電源線纜從位于采集箱的供電位置引出，長度為 15 米。采用 RS485 通訊方式，485 通訊線將傳感器與采集箱連接起來，實現數據的傳輸。在布線過程中，技術人員將電源線纜和通訊線纜分開鋪設，避免相互干擾。

數據采集與傳輸系統搭建

數據采集系統設定了合理的采集頻率，能夠?qū)崟r(shí)獲取傳感器檢測到的磨粒數據，包括鐵磁性顆粒、非鐵磁性顆粒的數量、磨損濃度以及 24H 顆?？倲?shù)等信息。

這些數據通過 RS485 通訊線傳輸至采集箱，采集箱對數據進行初步處理和存儲。企業的技術人員可以通過連接采集箱的終端設備，實時查看磨粒數據，也可以將數據導出進行進一步的分析和處理。整個數據采集與傳輸系統的搭建，為該水泥廠實現設備的智能化管理提供了數據基礎。

設備應用效果呈現

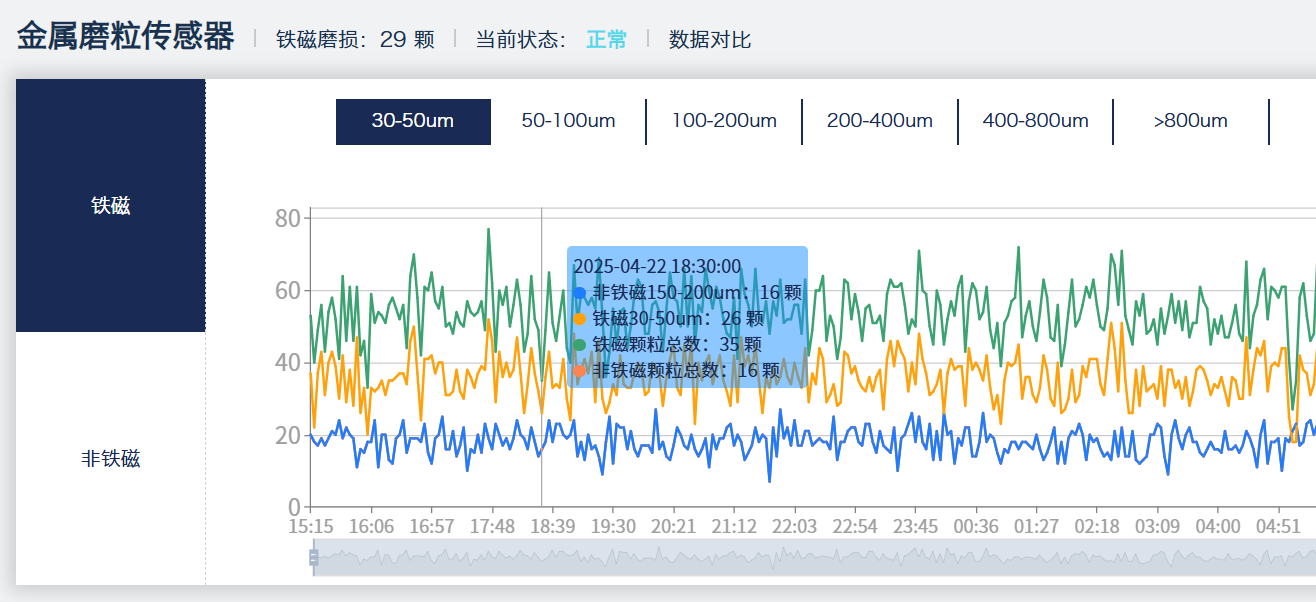

（一）磨粒數據監測與分析

IFM - 3 系列金屬磨粒傳感器投入運行后，依托先進電磁檢測技術與智能微處理電路，實時監測水泥磨定輥齒輪箱油液磨粒。其 15 個磨粒尺寸通道，可精準記錄 30um 及以上鐵磁性顆粒、120um 及以上非鐵磁性顆粒數量變化。

在水泥廠高粉塵、強振動環境下，當齒輪箱齒輪出現輕微磨損，傳感器迅速捕捉到 30 - 50um 鐵磁顆粒數量增長；磨損加劇時，100 - 200um 鐵磁顆?；?120 - 200um 非鐵磁顆粒數量顯著上升，為技術人員判斷齒輪箱磨損狀態提供精準依據。

（二）故障預警與預防

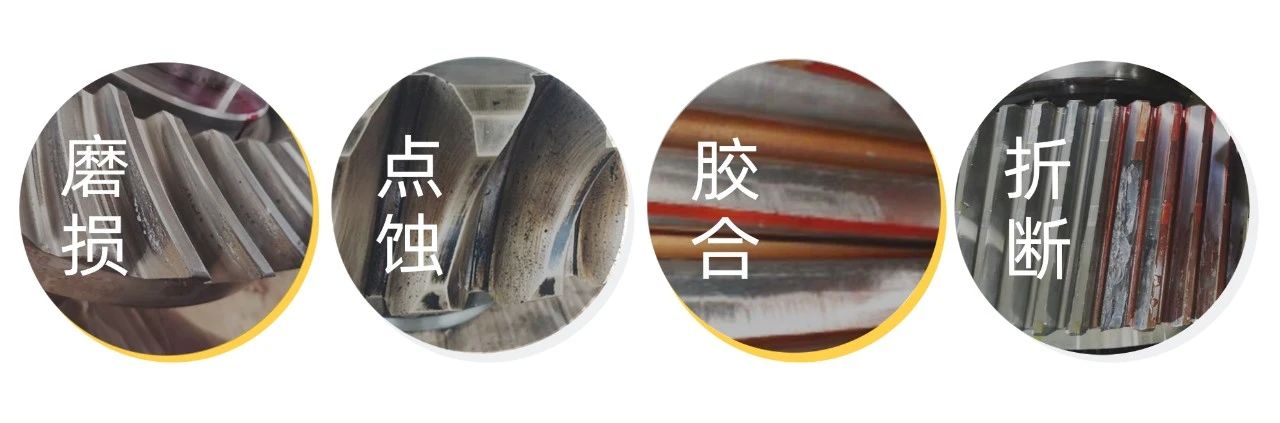

當磨粒數量、尺寸或磨損濃度超出正常范圍，傳感器系統立即發出預警。例如，若某時段 24H 顆?？倲?shù)驟增，或大量超尺寸磨粒出現，預示齒輪箱可能發生表面剝落、齒面膠合等異常磨損。

福建水泥廠維護人員收到預警后，及時安排停機檢修，更換磨損部件，避免故障惡化。相比以往因突發故障導致的長時間停機，該系統大幅縮短停機時長，有效降低維修成本。

（三）生產效益提升

通過對齒輪箱磨損的實時監測與及時維護，水泥磨定輥齒輪箱運行穩定性顯著增強。生產中斷次數大幅減少，生產效率明顯提升。提前發現并解決設備問題，避免突發故障造成設備損壞，延長設備使用壽命，降低設備更新成本。

從長遠來看，為福建水泥廠帶來顯著經濟效益，也為行業設備智能化管理提供成功范例。
